CoLIS系列1550nm长脉冲单频保偏光纤激光器(短距离MINI型)

发布者：浏览次数：次

精品速递——CoLIS系列1550nm长脉冲单频保偏光纤激光器(短距离MINI型)

开云app网页app

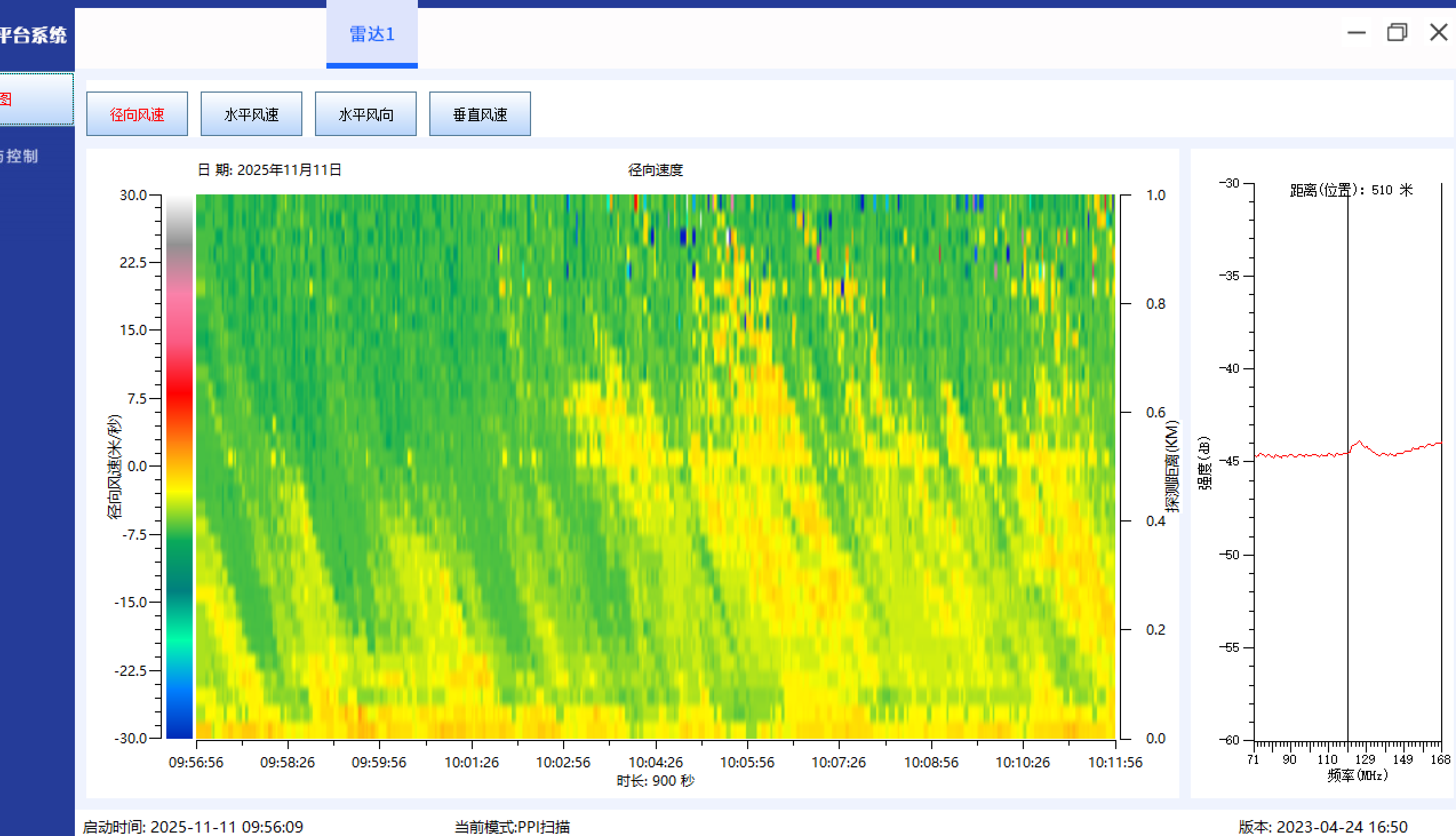

上海瀚宇的CoLIS-LP系列1550nm长脉冲单频保偏光纤激光器是一款为相干多普勒测风激光雷达应用设计的模块化脉冲光纤激光器，基于人眼安全工作波长，真正的单模线偏振输出，输出单脉冲能量最高可达10uJ量级。
上海瀚宇的CoLIS-LP系列1550nm长脉冲单频保偏光纤激光器内部集成专有设计的单频窄线宽激光器种子源，线宽可窄至kHz量级，具有较低的相位噪声，有利于提高信号信噪比，提升激光雷达系统的工作距离。上海瀚宇的CoLIS-LP系列1550nm长脉冲单频保偏光纤激光器内部采用全保偏光纤设计，能够实现高偏振消光比(PER)输出，内部结构可根据应用需求集成1x4光开关。
上海瀚宇的CoLIS-LP系列1550nm长脉冲单频保偏光纤激光器分为标准版和MINI版模块两类，标准版模块体积为180x150 x45(mm)，移频量为80MHz，可用于机舱式雷达，反无人机雷达等应用场景。MINI版模块体积为135X120X40(mm)，移频量为120MHz，可用于低空经济雷达等应用场景。

测试参数

产品名称	1550nm长脉冲单频保偏光纤激光器(短距离MINI型)
P/N	CoLIS-1550-M-SF-LP，10uj一体化
工作模式	脉冲
Output1/Output2	PM1550，1m长，0.9mm尾护套， FC/APC连接器
Output	PM1550，50cm长，0.9mm尾护套， FC/APC连接器

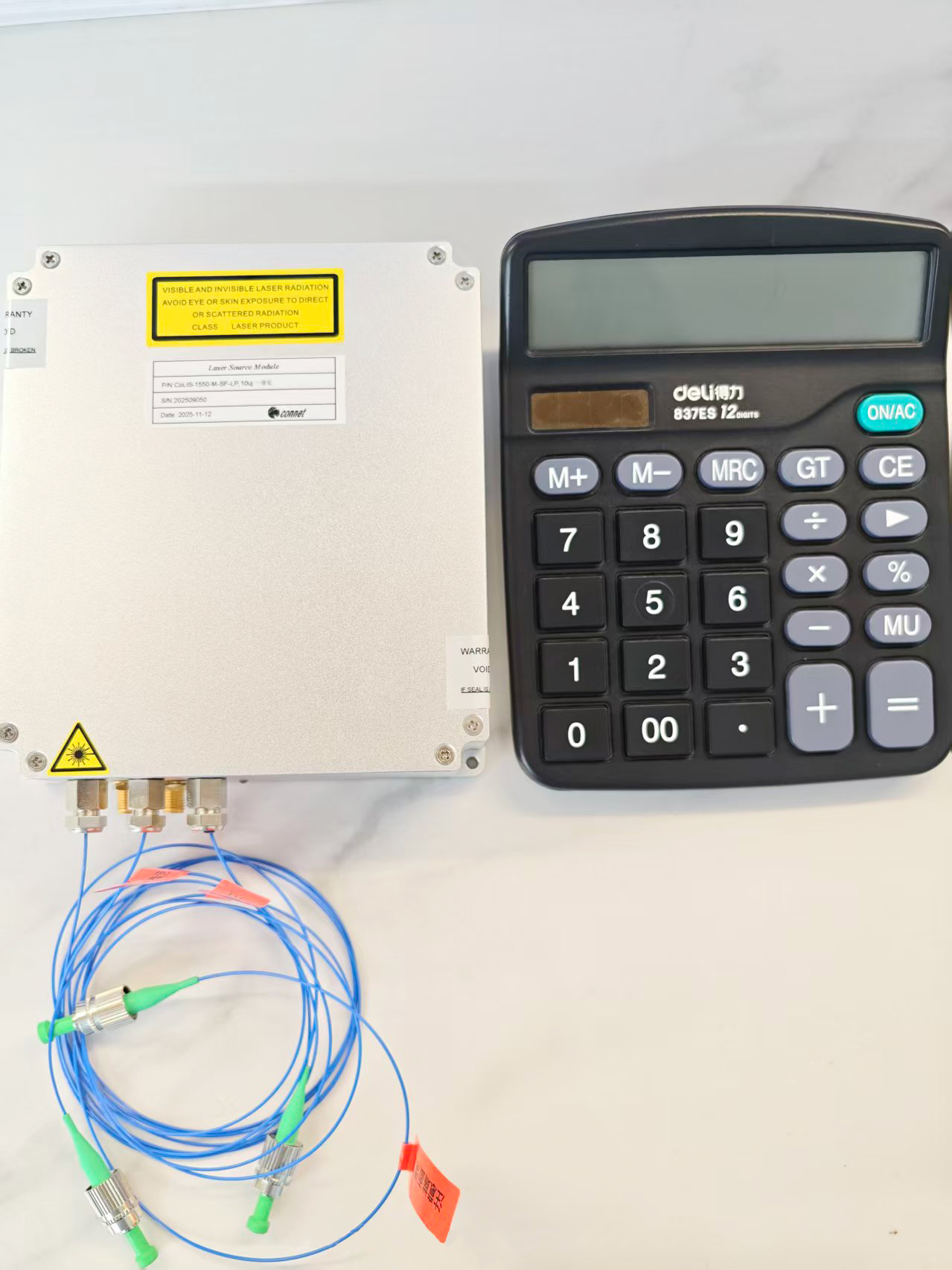

模块尺寸	135mmx120mmx40mm
通信连接线	RS232

测试环境

参数	技术指标
供电电源	12VDC，3A
测试温度	25℃
环境湿度	<90%
预热时间	<30 minutes

测试结果

技术参数		单位	技术指标			测试结果
技术参数		单位	最小值	典型值	最大值	测试结果
中心波长		nm	1548	1550	1552	1548.9040
线宽		kHz	-	-	200	<142
内部集成2*2耦合器		-	-	-	-	YES
本振输出功率	Output1	mW	0.5	-	1	0.7
本振输出功率	Output2	mW	0.5	-	1	0.7
输出平均功率@70ns/10kHz @电流设置值2200mA		mW	-	50	-	75
输出平均功率@200ns/10kHz @电流设置值2500mA		mW	-	80	-	100
输出平均功率@400ns/10kHz @电流设置值4500mA		mW	-	200	-	286
本振PER		dB	20	-	-	>20
输出PER		dB	20	-	-	>20
AOM移频量		MHz	-	120	-	120
AOM关断消光比		dB	80	-	-	90
脉宽（半宽）		ns	-	70/200/400	-	70/200/400
重频		kHz	-	10	-	10
电光延时		ns	-	-	500	460
输出功率稳定性		%	-	-	5	<5
总功耗@25℃		W	-	-	20	15.48
回损		dB	40	-	-	＞55
通讯接口		-	-	-	-	RS232
同步信号接口		-	-	-	-	SMA，标准TTL电平
工作温度		℃	-40	-	+50	Pass
存储温度		℃	-40	-	+85	Pass

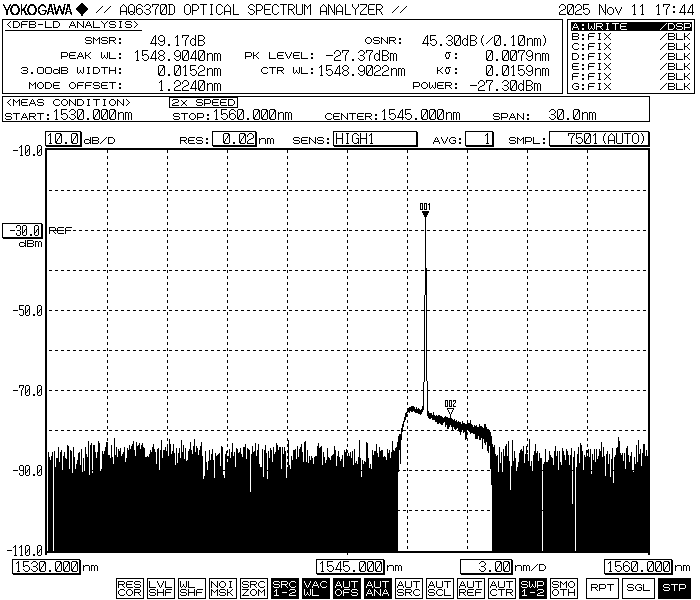

本振端光谱						图1

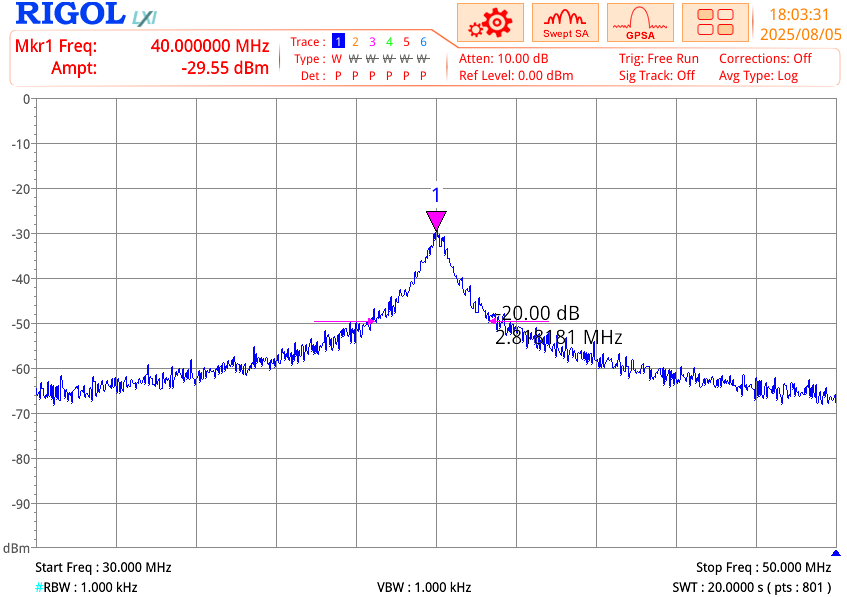

本振端线宽						图2

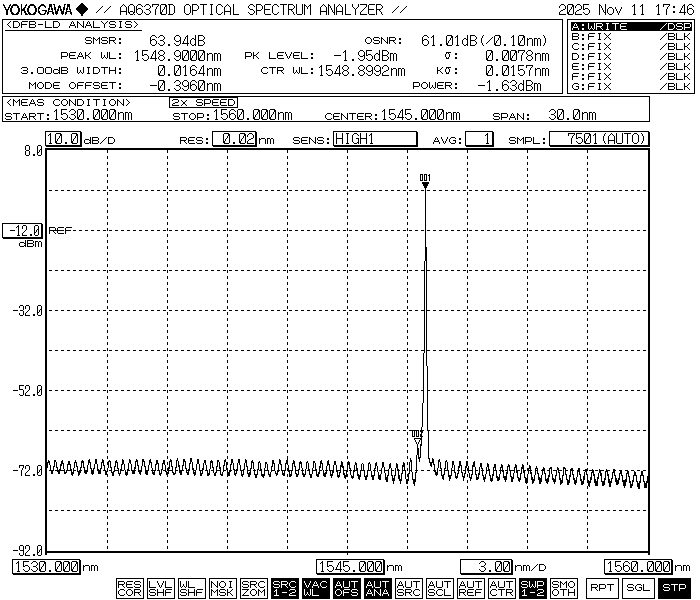

输出光谱@70ns/10kHz						图3
输出光谱@200ns/10kHz						图4
输出光谱@400ns/10kHz						图5

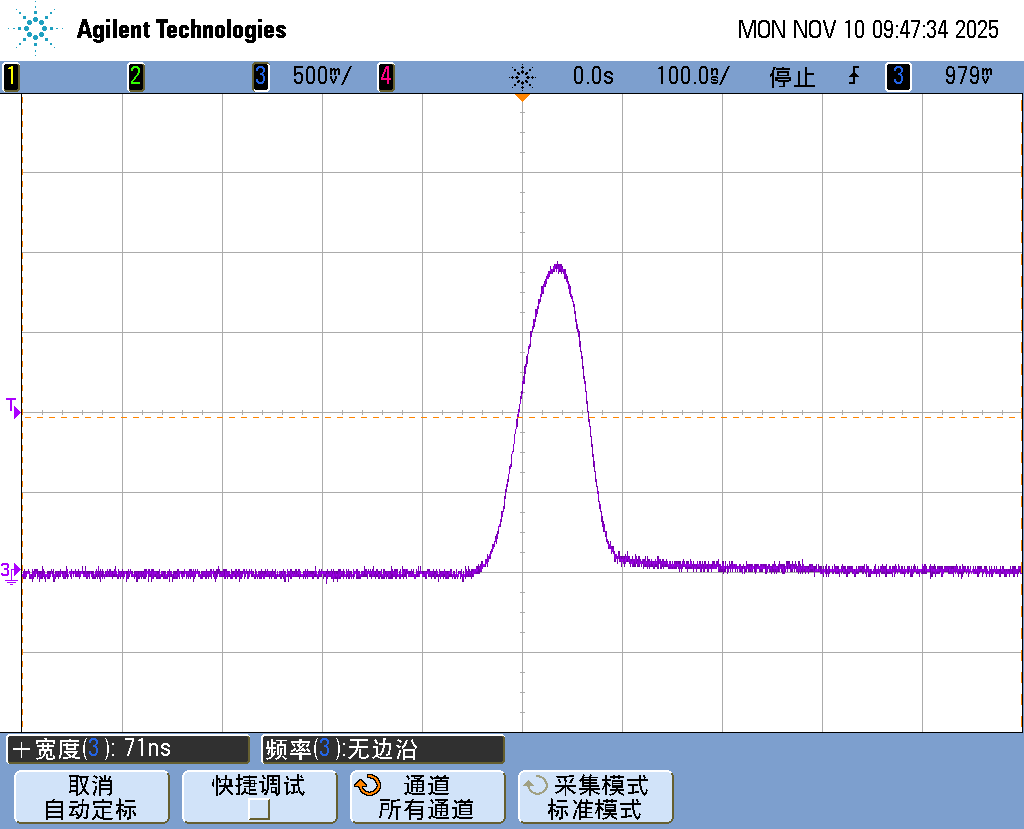

输出脉宽@70ns/10kHz						图6
输出脉宽@200ns/10kHz						图7
输出脉宽@400ns/10kHz						图8

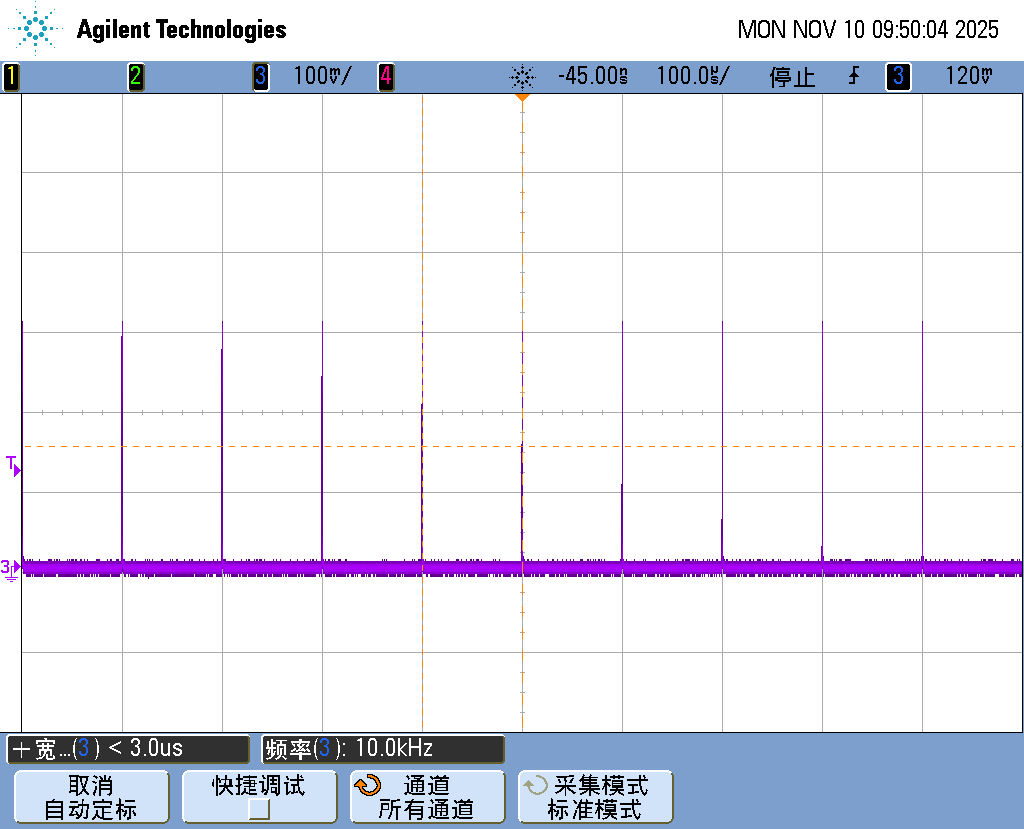

重频@10kHz						图9

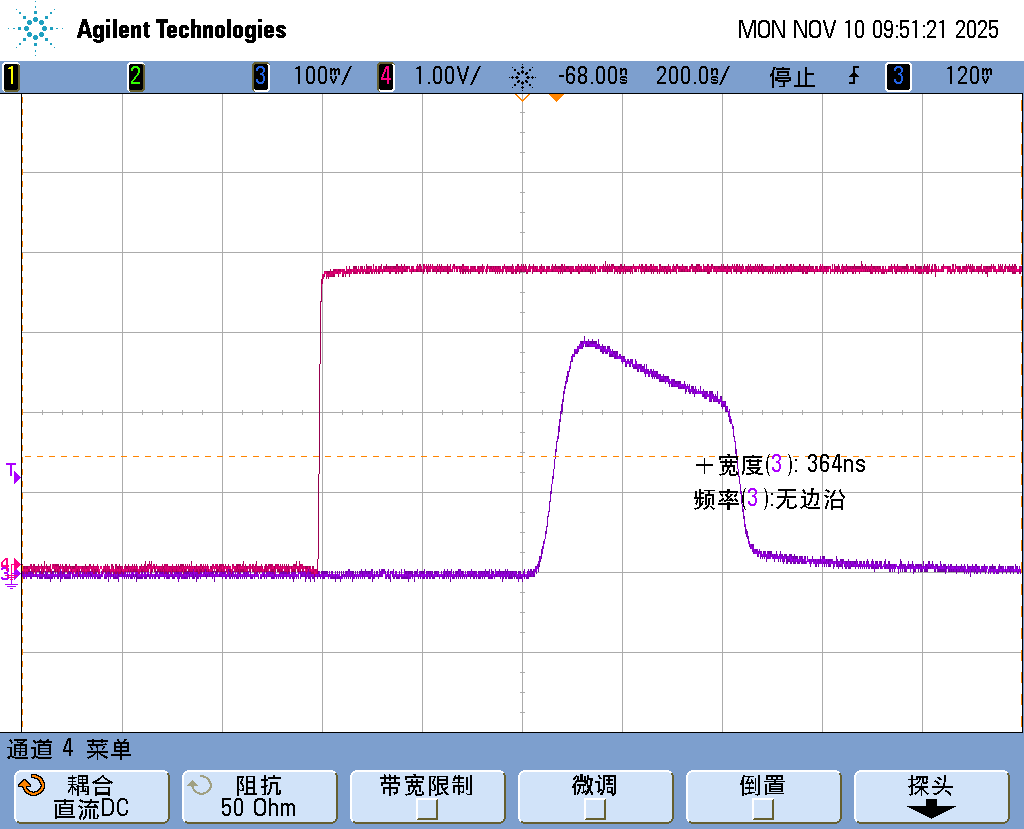

电光延时						图10
